Ma machine de découpe - détails

- Posté en fil chaud par

Motorisation

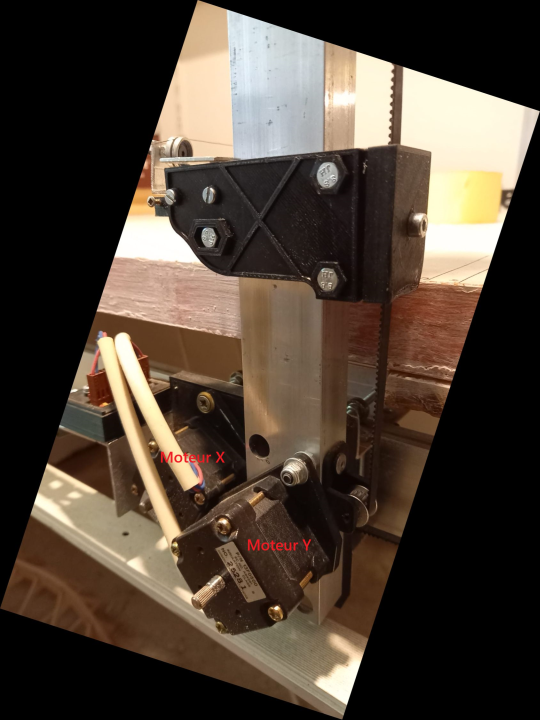

enter image description here Le moteur X et le montant vertical sont fixés sur une platine mobile en PLA, la courroie est fixe et tendue pour éviter une longue courroie aller-retour.

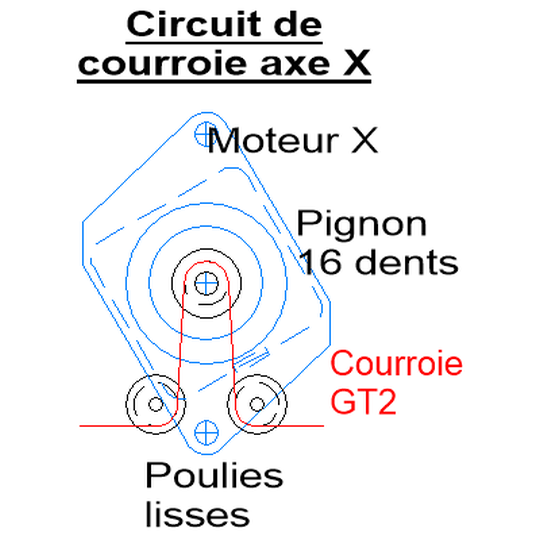

enter image description here Circuit de la courroie X. Le dents sont dirigées vers le bas pour éviter l'accumulation de merdouille.

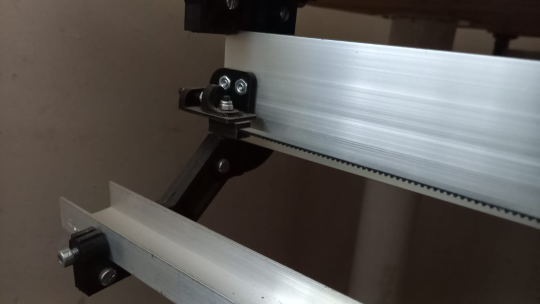

enter image description here Support de règle et de goulotte, réglage de tension de la courroie X. La règle est montée sur tranche pour là aussi éviter les accumulations indésirables

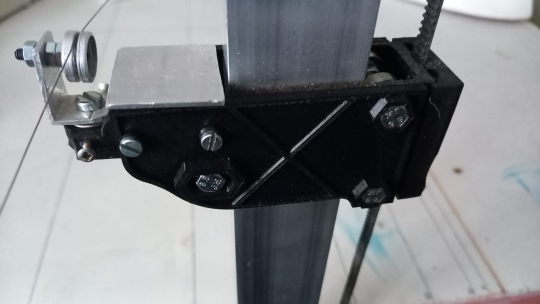

enter image description here L'axe Y et le support de fil (roulement avec une gorge)

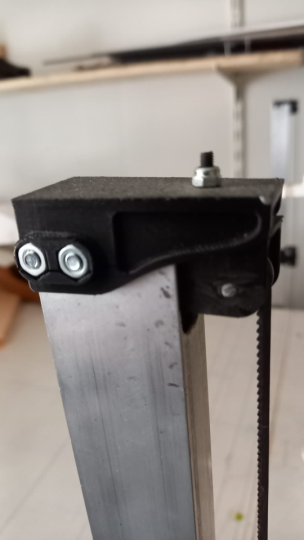

enter image description here Une des deux poulies de renvoi de la courroie de l'axe Y et le réglage de tension

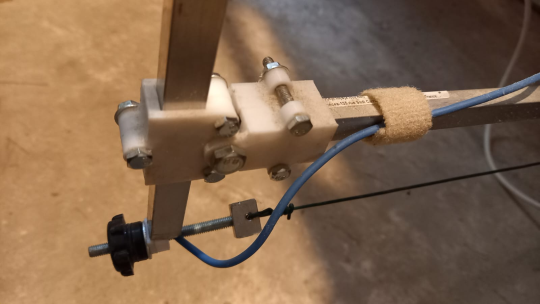

enter image description here Le réglage de tension de l'arc à fil chaud

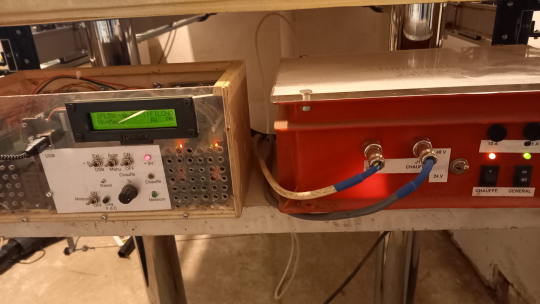

enter image description here L'électronique: à gauche l'IPL5X et les drivers des moteurs, à droite l'alimentation
